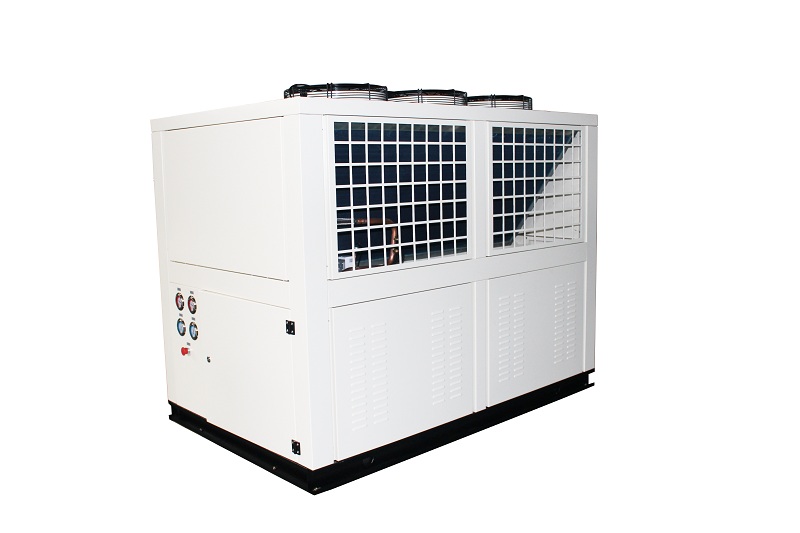

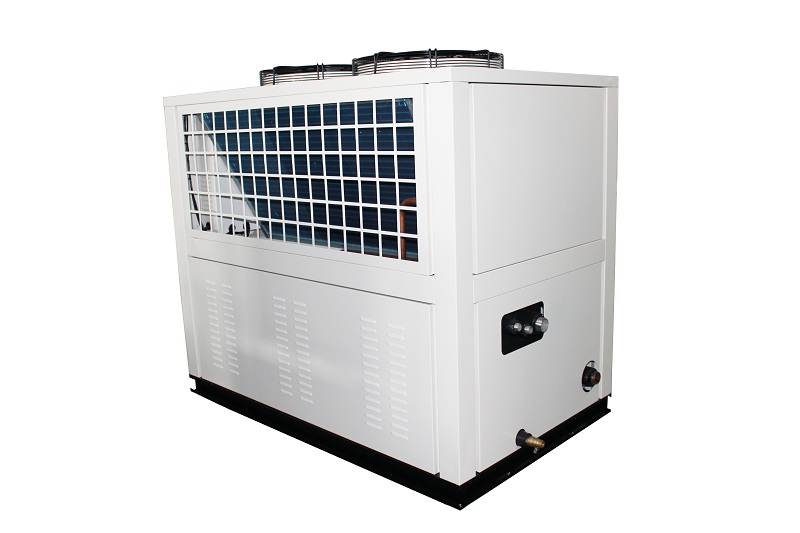

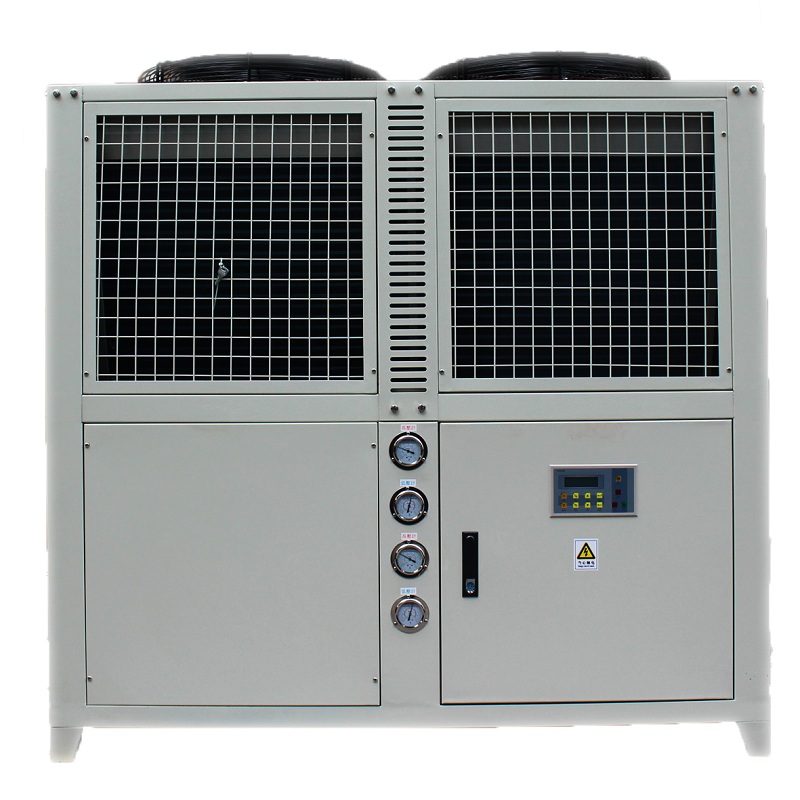

LS(R)F100M風冷模塊冷(熱)水機組
- 產品優勢Product advantage
風冷模塊化（熱泵）冷水機組是以空氣為冷（熱）源，以水為供冷（熱）介質的中央空調機組，是一種冷熱兼用型的一體化設備。機組省卻了水泵、冷卻塔、鍋爐及相應管道系統等輔件，系統結構簡單、安裝空間小、維護管理方便且節約能源，廣泛用于賓館、公寓、酒樓、辦公大樓、購物商場、影劇院以及廠房、醫院等各類工業和民用建筑。尤其是對水源比較缺乏的場合及不能安置鍋爐或冷卻水塔之類的環境要求較高的建筑物，模塊化風冷熱泵冷水機組是您的最佳選擇。
- 產品介紹
- 應用說明
模塊風冷冷水機組是一種即節能、節水又環保的空調設備，一機多用,除了滿足建筑物夏天制冷、冬天制熱要求外，還能全天候供給生活熱水，具有設備（能源）利用率高的特點;模塊式是指一臺機組可以做一個模塊，幾臺機組可以無差別的并聯組合運行。風冷即是組機的室外換熱器是風冷式，與空氣換熱。冷水機組是指蒸發器出的冷水，冷水直接與制冷工質進行換熱。同塊具有這些性能牲的就是模塊式風冷冷水機組。.
機組可設置在屋頂、地面等空地，安裝使用極為方便。本公司模塊化風冷熱泵冷水機組配以標準的單元模塊進行組合，工程設計選型十分方便，歡迎廣大設計部門和用戶選用。
工作原理：
風冷熱泵冷水機組制冷原理：壓縮機排出的高溫高壓的制冷劑氣體進入冷凝器中，通過與冷卻介質的熱交換，成為高壓制冷劑液體經過過濾器通過膨脹閥的節流成為低溫低壓的制冷劑液體進入蒸發器，通過與冷凍水的熱交換，吸收冷凍水的熱量成為低溫低壓的制冷劑氣體吸入壓縮機，冷凍水由于放熱溫度降低向外界提供冷量。
風冷熱泵型冷水機組制熱原理：壓縮機排出的高溫高壓的制冷劑氣體進入冷凝器中，通過與冷凍水的熱交換，成為高壓制冷劑液體經過過濾器通過膨脹閥的節流成為低溫低壓的制冷劑液體進入蒸發器，吸收空氣的熱量成為低溫低壓的制冷劑氣體吸入壓縮機，冷凍水由于吸熱溫度升高向外界提供熱量。
機組特點：
1. 布置靈活：
機組采用模塊化設計，可布置在屋頂、地面、平臺等空地，安裝使用極為方便。
2. 選型方便：
機組配以標準的單元模塊進行組合，工程設計選型方便。
3. 可靠性高：
多次獲得部、省、市級高新產品稱號。
機組每個單元的制冷循環皆由模塊控制，即使某一單元或模塊出現故障或需檢修，也不影響其它單元或模塊的正常運行。
全封閉品牌渦旋壓縮機和名牌半封螺桿壓縮機，確保機組"心臟"動力強勁。
優選世界名牌制冷配件，確保產品質量上乘、品質可靠。
采用不銹鋼或鋁合金框架，美觀大方且置于室外不易銹蝕。
獨具匠心，精心設計，歷經數載，經久考驗。
嚴格按ISO9001質量體系標準進行設計、開發和生產。
4. 高效節能：
機組采用模塊化設計，確保機組運行的模塊數與實際空調負荷相匹配，使得機組始終處于最佳運行狀態，節約了能源和運行費用。
5. 技術先進：
全封閉柔性渦旋式壓縮機和半封螺桿壓縮機代替?zhèn)鹘y(tǒng)的活塞式壓縮機，機組具較強的抗液擊能力，容積效率、能效比高。
柔性技術，運行部件少，機構間滑動速度較低，使得機組運行特性平穩，噪音、振動和氣體壓力波動小。
等磨損設計，延長了機組的使用壽命。
采用了航空技術的低噪音螺旋槳軸流風機，復合材料的風機風葉代替金屬葉片風機，噪音更小、不易斷裂、耐腐蝕。
選用高效桶式換熱器或不銹鋼板式換熱器，具有可維護性，抗堵塞、凍結能力強，分液均勻。
6. 智能控制：
單模塊機組采用微電腦控制，多模塊機組采用可編程控制器(PLC)控制。
高可靠性液晶觸摸屏可提供中英文兩種操作菜單供用戶選擇。
具有故障自診斷和故障報警功能；設定運行時間實現無人值守功能。
通過啟動適當數量的模塊自動實現能量調節；遠程控制功能。
智能融霜（自動調整融霜厚度，消除無效融霜）；具有可編程性，根據實際需要，增加新的功能。
可以為用戶提供標準的通訊接口，以便于用戶建立樓宇自控系統。
服務專業：
高質量、專業化的售后服務，遍及各中心城市的服務網絡，反應快捷。
風冷模塊渦旋式冷(熱)水機組參數
|
項目 |
單位 |
內容 |
內容 |
內容 |
|
|
產品名稱 |
／ |
風冷渦旋式冷熱水機組 |
|||
|
型 號 |
／ |
LS(R)F66M |
LS(R)F100M |
LS(R)F130M |
|
|
制冷環境工況 |
℃ |
35 |
35 |
35 |
|
|
制熱環境工況 |
℃ |
7/6 |
7/6 |
7/6 |
|
|
制 冷 量 |
kw |
66 |
100 |
130 |
|
|
制冷輸入功率 |
kw |
20.7 |
33 |
42.4 |
|
|
制熱量 |
kw |
70.3 |
108 |
140.6 |
|
|
制熱輸入功率 |
kw |
22.6 |
34.3 |
44.1 |
|
|
制冷劑 |
型 號 |
類型 |
R22 |
R22 |
R22 |
|
充注量 |
kg |
12.2 |
14 |
24.4 |
|
|
壓縮機 |
形 式 |
類型 |
全封閉渦旋式高效壓縮機 |
||
|
數 量 |
臺 |
2 |
4 |
4 |
|
|
電 源 |
V/Ph/Hz |
AC380V/3/50 |
AC380V/3/50 |
AC380V/3/50 |
|
|
風機 |
風 量 |
m3/h |
27000 |
36600 |
54960 |
|
輸入功率 |
kw |
1.9 |
2.2 |
3.3 |
|
|
數量 |
臺 |
2 |
2 |
3 |
|
|
水側換熱器 |
制冷水流量 |
m3/h |
11.4 |
17.2 |
22.4 |
|
進/出水溫度（制冷） |
℃ |
12/7 |
12/7 |
12/7 |
|
|
制熱水流量 |
m3/h |
11.4 |
17.2 |
22.4 |
|
|
進/出水溫度（制熱） |
℃ |
40/45 |
40/45 |
40/45 |
|
|
水壓降 |
Kpa |
24 |
58 |
36 |
|
|
水側工作承壓 |
MPa |
1.0 |
1.0 |
1.0 |
|
|
水管管徑 |
mm |
DN65 |
DN65 |
DN80 |
|
|
控制器 |
控制與操作方式 |
|
微電腦自動運行 |
||
|
運行重量 |
kg |
860 |
1230 |
1480 |
|
|
運輸重量 |
kg |
780 |
1150 |
1380 |
|
|
外型尺寸 |
長 |
mm |
2330 |
2330 |
3330 |
|
寬 |
mm |
1250 |
1250 |
1250 |
|
|
高 |
mm |
1780 |
1820 |
1820 |
|
注：① 額定工況：制冷時室外干球溫度35℃，進/出水溫度12℃/7℃；
制熱時室外干球溫度7℃，濕球溫度6℃，熱水進/出水溫度40℃/45℃；
② 模塊化設計，可根據單模塊參數組合多種機型；
③ 具體產品性能由雙方在合同中約定，本樣本僅供參考；
④ 以LS(R)F66M～LS(R)F130M基礎模塊，可以組合至LS(R)F1360M。
供貨范圍：
1、組成機組的壓縮機、冷凝器、蒸發器、各類閥件、控制系統、安全保護裝置及傳感元件、保溫層等，所有組件已全部組裝完畢， 并經檢驗合格。
2、冷媒和潤滑油（足夠機組正常運行）。
3、機組設有橡膠隔振裝置。
4、出廠文件一套（交貨驗收清單、合格證、操作維修手冊)。
